近年來，為了保護地球環境，對節能(減少礦物燃料的使用量以及削減耗電量等)的要求在提高。特別是在堪稱占有日本本土年耗電量55%的工業用電動機領域，強烈要求提高能源效率。實際上，以工廠的水泵及送風機等使用的三相電動機為對象，于2011年制定了領跑者計劃，強制要求使用更高效的三相電動機。因此，這類電動機所用軸承導致的轉矩?fù)p失也必須引起重視。
80%的滾動軸承采用脂潤滑，由于潤滑脂對軸承轉矩的影響非常大，以往致力于通過潤滑脂實現軸承低轉矩化。脂潤滑與油潤滑不同，由于作為固態成分的增稠劑的影響而表現出復雜的流動特性。不過并未完全了解潤滑脂對軸承轉矩的影響因素，期待今后通過提高潤滑脂技術以進一步降低轉矩。本文將對通過潤滑脂來降低轉矩的技術及其評定、分析的相關最新技術動向進行說明。
一、 脂潤滑球軸承的轉矩產生因素
1、 脂潤滑球軸承的阻力
脂潤滑球軸承的阻力產生因素如圖1所示，可大致分為：球撥開溝道上存在的潤滑脂時產生的攪拌阻力；球在溝道上旋轉時由潤滑油的黏性而產生的滾動黏滯阻力；由球的自旋及差動滑動等導致滾動接觸區內的微小滑動阻力；球與保持架間的滑動摩擦阻力。在油潤滑情況下，為了降低轉矩，降低潤滑油黏度是有效的。這是因?yàn)樵跍p小潤滑油攪拌阻力的同時，能減小滾動黏滯阻力。在脂潤滑情況下，由于剪切及離心力的作用，致使?jié)櫥瑥臏系捞幈慌懦?，通過附著在周邊構件上的潤滑脂或分離出的微量基礎油進行潤滑。由脂潤滑與油潤滑比較可知，基礎油動態黏度對軸承轉矩的影響小，潤滑脂攪拌阻力的影響最大。

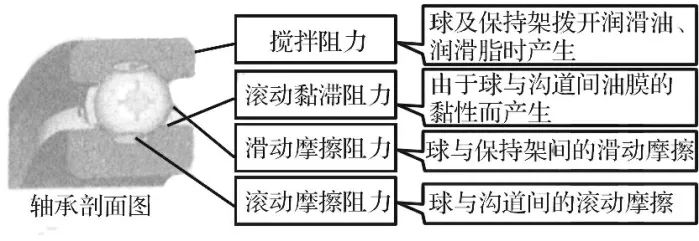

圖1 脂潤滑球軸承的阻力產生因素
2、攪拌阻力的影響因素
攪拌阻力主要由潤滑劑的黏性產生，為了減小攪拌阻力，可考慮降低潤滑脂黏度或減少被攪拌的潤滑脂量。作為降低潤滑脂黏度的方法，有通過減少增稠劑添加量以降低表觀黏度，不過，若表觀黏度過低，則軸承旋轉時的離心力會使?jié)櫥瑥妮S承內部甩出，污染周邊構件并縮短潤滑壽命。另一方面，為了減少被攪拌的潤滑脂量，可減少軸承的潤滑脂填充量。關于潤滑脂填充量與軸承壽命的關系，當設定試驗軸承的潤滑脂填充量為正常填充量的1/3時，潤滑脂研究協會研究了對脂潤滑壽命的影響。根據圖2所示W(wǎng)eibull曲線圖的結果，設定潤滑脂填充量為正常填充量的1/3時，潤滑壽命非常短(僅不到1/5)可能是由于早期泄漏引起的潤滑脂量不足及由于在軸承內發生金屬接觸進而產生顯著的磨耗粉末。單純減少潤滑脂填充量并不能滿足軸承所要求的性能。

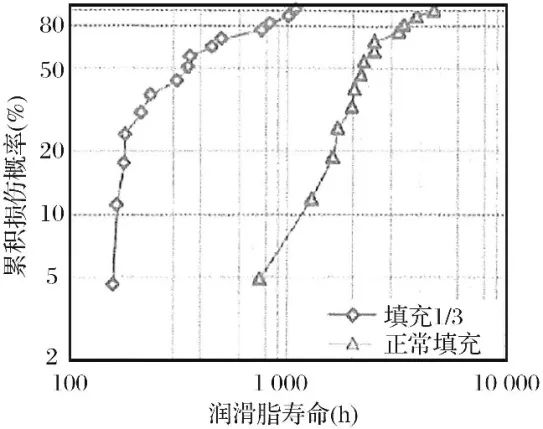

圖2 采用曾田式試驗機顯示的潤滑脂壽命
二、降低轉矩技術
1、控制潤滑脂的流動性
若從脂潤滑球軸承溝道被排出的潤滑脂沒有重返溝道，形成對球與保持架的運動不產生影響的成溝狀態，則可減小球及保持架撥開潤滑脂時產生的攪拌阻力，這樣就會降低轉矩。渡部等采用了將12-羥基硬脂酸鋰作為增稠劑的潤滑脂A以及將12-羥基硬脂酸鋰和癸酸鋰作為增稠劑的潤滑脂B～F，測試了屈服應力，評估了潤滑脂的成溝特性。屈服應力是潤滑脂從固態轉變?yōu)榱鲬B(tài)所需的應力，如圖3所示：采用了2種增稠劑的潤滑脂E的屈服應力高，軸承轉矩低。

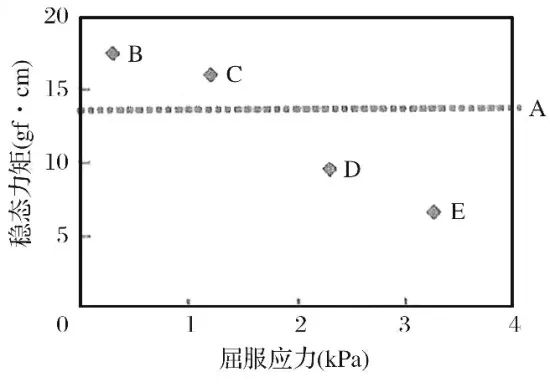

圖3 屈服應力與轉矩的關系
關于潤滑脂的流動性，新田等著眼于黏性轉變(過渡)應力，研究了潤滑脂的流動性對軸承轉矩的影響。對平行兩面間的潤滑脂緩慢地外加應變時，將圖4所示的損耗模量G″大于儲能模量G′時的應力定義為黏性轉變應力，采用增稠劑的碳鏈長不同的4種脂肪族雙脲(環二脲)潤滑脂作為評定用試樣。此外，為了評估軸承轉矩的早期穩定性以及評估過程中的轉矩變動，通過源自增稠劑的攪拌阻力求出作為軸承旋轉中損失的能量，即攪拌能耗，研究了黏性轉變應力的影響。如圖5所示：碳鏈長越短的潤滑脂的黏性轉變應力越大，則攪拌能耗越低。

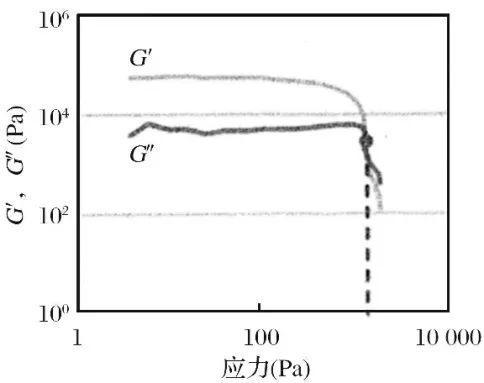

圖4 黏性轉變應力的計算方法

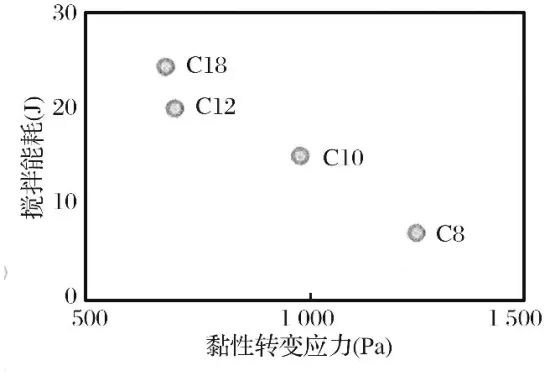

圖5 黏性轉變應力與攪拌能耗的關系
津田等采用潤滑脂的黏性衰減能對攪拌能耗進行了評估。在黏性衰減能方面，對外加連續剪切時增稠劑的三維交聯網狀結構受損的容易程度進行了評估，能體現實際軸承內部的潤滑脂行為。即便采用了增稠劑的分子結構與脂肪族、脂環族、芳香族不同的雙脲(環二脲)潤滑脂，也可得到黏性衰減能與攪拌能耗的密切關系，如圖6所示。

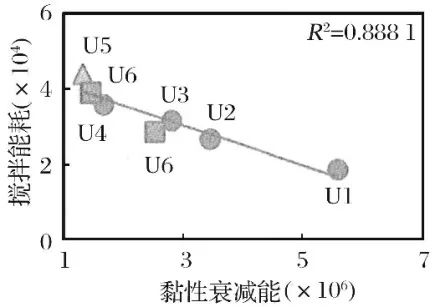

圖6 黏性衰減能與攪拌能耗的關系
2、潤滑膜控制
作為產生軸承轉矩的主要因素的潤滑脂攪拌阻力以及黏滯阻力，受到形成的潤滑膜的影響，所以需明確這類影響。關于潤滑脂形成的彎月面距離與軸承轉矩的關系，園田等對外圈由玻璃制作的6306深溝球軸承進行了研究。采用稠度不同的2種鋰皂潤滑脂和基礎油，測量了彎月面距離和軸承轉矩，如圖7所示，屈服應力大而轉矩低的潤滑脂A在短時間內彎月面長度快速縮減后繼續緩慢縮減。成溝性能優異的潤滑脂通過從軸承的滾動面排出，彎月面長度縮減，攪拌阻力及滾動黏滯阻力減小。

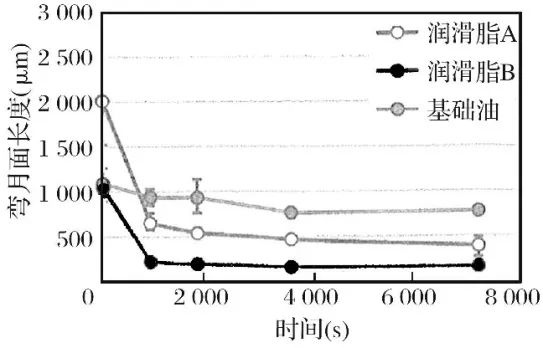

圖7 彎月面長度隨時間的變化
星等采用顯微紅外光譜分析法對潤滑脂彈性流體動力潤滑(EHL)膜進行了現場觀察，給出了滾動接觸區中油膜厚度及增稠劑濃度的相關研究結果。鋰基潤滑脂和脲基潤滑脂的油膜厚度以及增稠劑濃度與速度的關系如圖8所示，鋰基潤滑脂在Hertz接觸區引起增稠劑濃度降低，而脲基潤滑脂可見增稠劑濃縮，油膜厚度增加的現象。

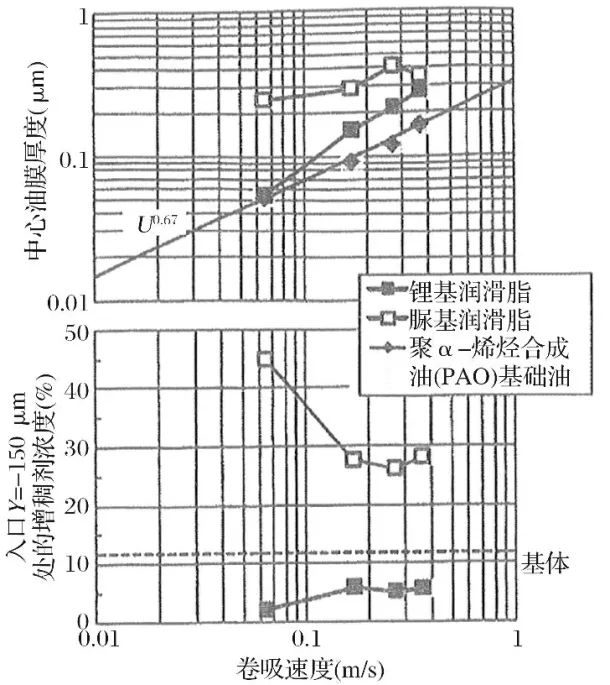

圖8 油膜厚度以及增稠劑濃度與速度的關系
3、 潤滑脂及增稠劑的可視化
為了降低軸承轉矩，需了解軸承內部潤滑脂的流動狀態及附著狀態。近藤等采用X射線計算機斷層成像技術觀察潤滑脂從攪拌狀態過渡到成溝狀態時的潤滑脂附著狀態。內圈、外圈、球、保持架和密封件采用樹脂制作，X射線可穿透，在潤滑脂中添加5 wt%的鎢作為示蹤物，就能根據潤滑脂與構件間的反差進行評定。如圖9所示，由于從力矩大的攪拌狀態轉變到力矩小的成溝狀態，保持架脂兜處的球與脂兜滑動面間的潤滑脂量大幅減少，因此，要實現低轉矩化，降低球與脂兜滑動面間的剪切黏度是有效的方法。
圖9 保持架脂兜周邊的潤滑脂行為
對軸承轉矩產生影響的潤滑脂的流動性和油膜形成性能由增稠劑的形態以及在基礎油中的分散狀態決定。作為觀察增稠劑形態的方法，通常去除潤滑脂中的基礎油，采用掃描電子顯微鏡和透射電子顯微鏡觀察作為殘?jiān)脑龀韯?，不過有待解決不能掌握潤滑脂中增稠劑的分散狀態的難題。
外尾等采用原子力顯微鏡對潤滑脂中的增稠劑進行了現場觀察。據報道，采用原子力顯微鏡的分鏡頭方式觀察的結果如圖10所示，能使?jié)櫥性龀韯┑姆稚顟B(tài)和分散度指標化，分散度越大，作為轉矩控制因素的屈服應力越大。
圖10 聚α-烯烴合成油(PAO)系潤滑脂的原子力顯微鏡觀察圖像
關于潤滑脂中增稠劑的三維交聯網狀結構，吉原等采用激光共聚焦熒光顯微鏡對增稠劑進行了直接觀察。在玻璃載片(顯微鏡滑動玻璃片)及防護玻璃間夾住雙脲潤滑脂，進而照射激勵光，形成高能量激勵狀態的雙脲增稠劑恢復到原狀態，通過檢測釋放出的熒光能觀察增稠劑的三維交聯網狀結構。潤滑脂中存在形成高密度網孔狀的增稠劑，直徑不到1 μm的細纖維形成線束狀的粗纖維，進一步形成網絡(圖11)，有可能將潤滑脂中增稠劑的分散狀態定量化。
圖11 試驗潤滑脂的3D結構
三、結束語
論述了對脂潤滑球軸承的轉矩產生影響的潤滑脂的流動性和潤滑膜的影響，以及控制影響因素的潤滑脂以及增稠劑結構的可視化相關技術。作為軸承轉矩產生的主要因素的攪拌阻力，通過潤滑脂顯示特殊的流動性以及潤滑膜形成性的最佳化，有望進一步減小攪拌阻力。
近年來，伴隨評估、分析裝置的高性能化，已能對以往無法進行可視化、定量化的軸承內部潤滑脂行為以及增稠劑結構進行分析。今后期待通過這些技術的發展，了解一般認為難以定量化的潤滑脂物理性質的貢獻度，開發進一步降低軸承轉矩的技術
